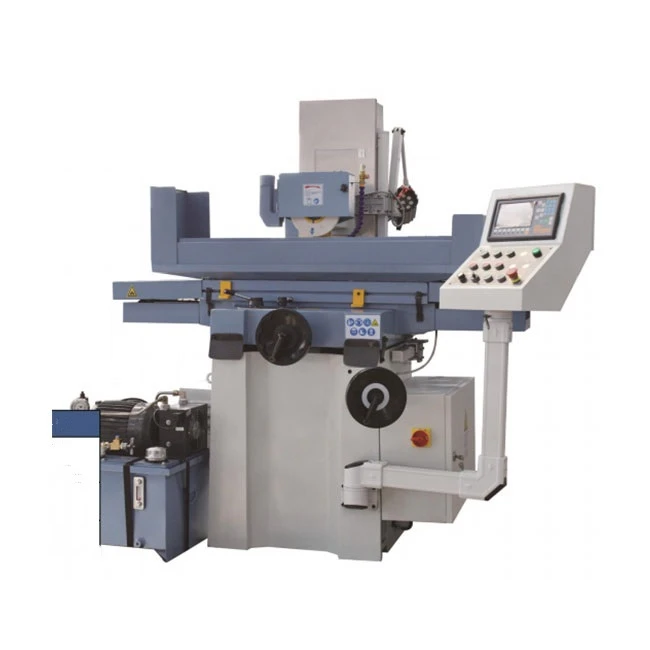

Precizna hidraulička površinska brusilica



Precizna hidraulička površinska brusilica s krutim lijevanim okvirom i hidrauličnim stolnim sustavom. Stabilno kretanje stola i smanjene vibracije tijekom kontinuiranog brušenja ravnih i oblikovanih površina.





MX-1224/ MX-1230	AH	AHR
Okomito	Priručnik	Brzo kretanje i ručno
Križ	Automatski isprekidan	Automatski isprekidan
Uzdužni	Hidraulički	Hidraulički



Model	MX-1224AH/AHR	MX-1230AH/AHR
Maks. obradak za brušenje (D*Š)	690x300 mm	690x300 mm
Maksimalni hod stola (D*Š)	720x320 mm	720x320 mm
Veličina magnetne stezne glave	600x300 mm	680x300 mm
Broj T-utora	14mmx1n	14mmx1n
Udaljenost od površine stola do središta vretena	450 mm	450 mm
Veličina kotača (promjer*širina*provrt)	Φ300x30xΦ75 mm	Φ300x30xΦ75 mm
Brzine vretena (50Hz)	1440 okretaja u minuti	1440 okretaja u minuti
Uzdužna (lijeva i desna) brzina stola (bez koraka)	3-20m/min	3-20m/min
Kontinuirano (promjenjiva brzina)	150 mm/min	150 mm/min
Isprekidano (bez stupnjeva)	0-5m/puta	0-5m/puta
Ručni kotač se okreće	4 mm	4 mm
Ručni kotač svake rešetke	0,02 mm	0,02 mm
Ručni kotač se okreće	2 mm	2 mm
Ručni kotač svake rešetke	0,01 mm	0,01 mm
Vretenasti motor	4kw	4kw
Motor za hlađenje	0,04kw	0,04kw
Hidraulički motor	1,5kw	1,5kw
Motor s križnim pomakom	0,04kw	0,04kw
Motor za podizanje (AHR)	0,25 kw (AHR)	0,25 kw (AHR)
Kapacitet spremnika za ulje	60L	60L
Strojno obrađena površina baze paralelnosti	300/0,005 mm	300/0,005 mm
Hrapavost površine	Ra 0,32 μm	Ra 0,32 μm
Neto težina	1.4T	1.45T
Križna težina	1.55T	1.6T
Veličina pakiranja (D*Š*V)	2000x1800x2020 mm	2000x1800x2020 mm





Stabilni sustav start stop ventila

Mehanički usmjerivački ventil s regulacijom gasa i funkcijom rasterećenja za kontrolirano pokretanje i zaustavljanje.



Sklop precizne vodilice

Plastična klizna površina s ručno{0}}ostruganim vodilicama za stabilno linearno kretanje pod opterećenjem.



Dual Drive Sinkronizacija

Hidraulički i mehanički pogon rade u sinkroniziranom ciklusu mljevenja.



Magnetska stezna potpora dvostruke veličine

Radni stol kompatibilan s opcijama magnetske stezne glave 600×300 mm / 680×300 mm.





Konfiguracija stroja:Veličina stola, raspon putovanja i raspored mogu se prilagoditi zahtjevima.

Sustav vretena:Raspon brzine vretena i specifikacija ležaja mogu se prilagoditi.

Struktura vodilice:Dostupne opcije ostrugane završne obrade i klizne površine.

Hidraulički sustav:Kapacitet pumpe i postavke tlaka mogu se prilagoditi radnim uvjetima.





Ravno brušenje:Brušenje ravnih dijelova od čelika i legura s kontroliranom ravnošću i završnom obradom površine.



Obrada baze kalupa:Završna obrada baza kalupa i dijelova alata sa zahtjevima točnosti dimenzija.



Mehanički dijelovi:Komponente strojeva za brušenje koje zahtijevaju stabilnu ravnost i ponovljivost.



Radovi na održavanju:Obnova i popravak istrošenih metalnih dijelova i sklopova.
